ইউপিভিসি রেডুসার
বিবরণ
প্রযুক্তিগত পরামিতি
ইউপিভিসি পাইপ ফিটিং, ইউপিভিসি সলভেন্ট ওয়েল্ড ফিটিং, ইউপিভিসি রিডাক্সার, ইউপিভিসি রিডুসার ফিটিং, ইউপিভিসি রেডুসার কাপলিং, ইউপিভিসি হ্রাস সকেট, ইউপিভিসি হ্রাসকারী কাপলার, ইউপিভিসি সলভেন্ট রিডুসার, পিভিসি রিডিউসার
ইউপিভিসি রিডুসার ফিটিং, যাকে ইউপিভিসি রিডুসার কাপলিংও বলা হয়, বিভিন্ন ব্যাসে দুই দৈর্ঘ্যের ইউপিসি পাইপ যোগ করতে ব্যবহৃত হয়।
উচ্চ মানের ইউপিভিসি উপাদান (প্লাস্টিকাইজড পলভিনায়েল ক্লোরাইড) দ্বারা তৈরি, ইউপিভিসি রিডুসার কাপলিং ফিটিংগুলিতে ইউভি স্থিতিশীল সংযোজন রয়েছে, এবং এগুলি বহিরঙ্গন ব্যবহারের জন্য ইউভি-প্রতিরোধী। ফিটিংগুলির দুটি সকেট প্রান্ত থাকে এবং সলভেন্ট ওয়েল্ড ইউপিভিসি পাইপ (ইউপিভিসি দ্রাবক ওয়েল্ড রিডুসার হিসাবে পরিচিত) জন্য উপযুক্ত
ইউপিভিসি রিডুসার ফিটিংগুলি নিয়মিত ধূসর বর্ণে উত্পাদিত হয়, কিছু গ্রাহককে সাদা রঙের [জিজি] অ্যাম্পের প্রয়োজনও হতে পারে; নীল রঙ, যা আমাদের পক্ষেও সম্ভব। দ্রাবক ওয়েল্ড সহ ইউপিভিসি হ্রাসকারক তাপমাত্রা 0 ℃ থেকে 60 available পাওয়া যায়, ঠান্ডা জল সরবরাহের জন্য উপযুক্ত ℃
সানপ্লাস্ট ইউপিভিসি দ্রাবক ওয়েল্ট রিডুটার ফিটিংগুলি পিএন 10 বারের সাধারণ কাজের চাপের সাথে 25 * 20 মিমি থেকে 400 * 355 মিমি পর্যন্ত নামমাত্র মেট্রিক ব্যাসার সম্পূর্ণ পরিসরে পাওয়া যায়; পিএন 16 বারগুলি, এবং একই সাথে গার্হস্থ্য মানক জিবি / টি 10002.2-2003 অনুসারে উত্পাদন ও পরীক্ষিত হয়, তারা আইএসও 4422-3: 1996 এর আন্তর্জাতিক মান মেনে চলতে পারে; আইএসও 1542-3: 2009 [জিজি] অ্যাম্প; DIN8063
নীচে আরও সংক্ষিপ্ত বিবরণ:
পণ্য | ইউপিভিসি রিডাক্টর, ইউপিভিসি রিডাক্সার ফিটিং, ইউপিভিসি রিডুসার কাপলিং, ইউপিভিসি হ্রাস সকেট, ইউপিভিসি হ্রাসকারী কাপলার, ইউপিভিসি সলভেন্ট রিডুসার, পিভিসি রিডিউসার |
স্পেসিফিকেশন | DN25 * 20 ~ DN400 * 355 মিমি |
চাপ রেটিং | পিএন 10 [জিজি] অ্যাম্প; পিএন 16 |
উপাদান | প্লাস্টিকাইজড পলিভিনাইল ক্লোরাইড |
তৈরির পদ্ধতি | ইনজেকশন ছাঁচনির্মাণ |
রঙ | ধূসর, নীল, সাদা বা গ্রাহকদের অনুরোধ অনুসারে। |
উত্পাদন মান | জিবি / টি 10002.2-2003, আইএসও 4422-3: 1996, আইএসও 1542-3: 2009, ডিআইএন 8063 |
পণ্য বিবরণী
ইউপিভিসি রিডুসার:উপলব্ধ আকার dn25 * 20 মিমি থেকে dn400 * 355 মিমি
চাপ: পিএন 10 বার [জিজি] অ্যাম্প; পিএন 16 বার
রঙ: ধূসর, নীল, সাদা বা গ্রাহকের অনুরোধ অনুযায়ী।
আকার ডি | মাত্রা | |||||||||
D0 | D1 | D2 | d0 | d1 | d2 | d3 | t | T | L | |
25*20 | 30.05 | 25.24 | 24.95 | 24.85 | 20.24 | 19.96 | 19.00 | 17.00 | 19.50 | 41.80 |
32*20 | 37.40 | 32.25 | 31.95 | 24.85 | 20.24 | 19.96 | 19.00 | 17.00 | 23.00 | 48.50 |
32*25 | 37.40 | 32.25 | 31.95 | 30.00 | 25.24 | 24.95 | 24.00 | 19.50 | 23.00 | 48.50 |
40*20 | 46.70 | 40.28 | 39.95 | 26.10 | 20.24 | 19.96 | 19.00 | 17.00 | 27.00 | 55.10 |
40*25 | 46.70 | 40.28 | 39.95 | 31.30 | 25.24 | 24.95 | 24.00 | 19.50 | 27.00 | 55.50 |
40*32 | 46.80 | 40.28 | 39.95 | 38.70 | 32.25 | 31.95 | 31.00 | 23.00 | 27.00 | 55.20 |
50*20 | 56.60 | 50.33 | 49.94 | 24.85 | 20.24 | 19.96 | 19.00 | 17.00 | 32.00 | 66.50 |
50*25 | 56.80 | 50.33 | 49.94 | 30.00 | 32.25 | 31.95 | 24.00 | 23.00 | 32.00 | 66.50 |
50*32 | 56.60 | 50.33 | 49.94 | 37.50 | 40.28 | 39.95 | 31.00 | 27.00 | 32.00 | 66.50 |
50*40 | 57.20 | 50.33 | 49.94 | 47.10 | 40.28 | 39.95 | 39.00 | 27.00 | 32.00 | 66.20 |
63*25 | 71.70 | 63.34 | 62.93 | 31.20 | 25.24 | 24.95 | 24.00 | 19.50 | 38.50 | 79.50 |
63*32 | 72.10 | 63.34 | 62.93 | 38.30 | 32.25 | 31.95 | 31.00 | 23.00 | 38.50 | 79.50 |
63*40 | 71.50 | 63.34 | 62.93 | 47.00 | 40.28 | 39.95 | 39.00 | 27.00 | 38.50 | 78.80 |
63*50 | 83.30 | 63.34 | 62.93 | 57.40 | 50.33 | 49.94 | 49.00 | 32.00 | 38.50 | 80.00 |
75*32 | 83.30 | 75.35 | 74.93 | 38.00 | 32.25 | 31.95 | 31.00 | 23.00 | 44.50 | 92.50 |
75*40 | 83.30 | 75.35 | 74.93 | 46.20 | 40.28 | 39.95 | 39.00 | 27.00 | 44.50 | 92.50 |
75*50 | 83.30 | 75.35 | 74.93 | 56.50 | 50.33 | 49.94 | 49.00 | 32.00 | 44.50 | 92.30 |
75*63 | 83.30 | 75.35 | 74.93 | 70.30 | 63.34 | 62.93 | 62.00 | 38.50 | 44.50 | 91.80 |
90*40 | 99.20 | 90.38 | 89.93 | 46.00 | 40.28 | 39.95 | 39.00 | 27.00 | 52.00 | 106.50 |
90*50 | 99.20 | 90.38 | 89.93 | 56.30 | 50.33 | 49.94 | 49.00 | 32.00 | 52.00 | 107.50 |
90*63 | 99.20 | 90.38 | 89.93 | 71.00 | 63.34 | 62.93 | 62.00 | 38.50 | 52.00 | 109.00 |
90*75 | 99.20 | 90.38 | 89.93 | 84.00 | 75.35 | 74.93 | 73.50 | 44.50 | 52.00 | 107.50 |
110*50 | 120.80 | 110.42 | 109.92 | 56.70 | 50.33 | 49.94 | 49.00 | 32.00 | 62.00 | 125.75 |
110*63 | 120.80 | 110.42 | 109.92 | 70.55 | 63.34 | 62.93 | 62.00 | 38.50 | 62.00 | 125.00 |
110*75 | 120.80 | 110.42 | 109.92 | 84.20 | 75.35 | 74.93 | 73.50 | 44.50 | 62.00 | 128.60 |
110*90 | 120.80 | 110.42 | 109.92 | 100.30 | 90.38 | 89.93 | 88.50 | 52.00 | 62.00 | 125.78 |
125*63 | 135.20 | 125.52 | 124.93 | 69.50 | 63.34 | 62.93 | 62.00 | 38.50 | 69.50 | 142.50 |
125*75 | 135.20 | 125.52 | 124.93 | 82.70 | 75.35 | 74.93 | 73.50 | 44.50 | 69.50 | 142.50 |
125*90 | 137.30 | 125.52 | 124.93 | 99.50 | 90.38 | 89.93 | 88.50 | 52.00 | 69.50 | 142.50 |
125*110 | 137.00 | 125.52 | 124.93 | 121.60 | 110.42 | 109.92 | 108.00 | 62.00 | 69.50 | 142.50 |
140*90 | 151.50 | 140.58 | 139.88 | 99.30 | 90.38 | 89.93 | 88.50 | 52.00 | 77.00 | 151.50 |
140*110 | 152.60 | 140.58 | 139.88 | 119.60 | 110.42 | 109.92 | 108.00 | 62.00 | 77.00 | 157.00 |
160*90 | 175.30 | 160.62 | 159.87 | 99.50 | 90.38 | 89.93 | 88.50 | 52.00 | 87.00 | 175.30 |
160*110 | 175.10 | 160.62 | 159.87 | 121.60 | 110.42 | 109.92 | 108.00 | 62.00 | 87.00 | 178.00 |
160*125 | 175.60 | 160.62 | 159.87 | 137.20 | 125.52 | 124.93 | 123.00 | 69.50 | 87.00 | 119.00 |
160*140 | 175.10 | 160.62 | 159.87 | 152.80 | 140.58 | 139.88 | 138.00 | 77.00 | 87.00 | 178.00 |
180*160 | 202.80 | 180.81 | 179.91 | 180.00 | 160.62 | 159.87 | 158.00 | 87.00 | 97.00 | 202.50 |
200*110 | 217.90 | 200.90 | 199.85 | 122.60 | 110.42 | 109.92 | 108.00 | 62.00 | 107.00 | 218.50 |
200*125 | 217.40 | 200.90 | 199.85 | 136.70 | 125.52 | 124.93 | 123.00 | 69.50 | 107.00 | 219.00 |
200*140 | 218.50 | 200.90 | 199.85 | 153.10 | 140.58 | 139.88 | 138.00 | 77.00 | 107.00 | 221.00 |
200*160 | 218.50 | 200.90 | 199.85 | 175.00 | 160.62 | 159.87 | 158.00 | 87.00 | 107.00 | 221.00 |
225*110 | 245.80 | 226.02 | 224.83 | 121.80 | 110.42 | 109.92 | 108.00 | 62.00 | 119.50 | 245.00 |
225*125 | 245.50 | 226.02 | 224.83 | 136.60 | 125.52 | 124.93 | 123.00 | 69.50 | 119.50 | 245.00 |
225*160 | 245.80 | 226.02 | 224.83 | 174.86 | 160.62 | 159.87 | 158.00 | 87.00 | 119.50 | 245.00 |
225*200 | 245.80 | 226.02 | 224.83 | 218.50 | 200.90 | 199.85 | 197.00 | 107.00 | 119.50 | 245.00 |
250*110 | 272.20 | 251.15 | 249.41 | 121.80 | 110.42 | 109.92 | 108.00 | 62.00 | 132.00 | 265.00 |
250*160 | 269.30 | 251.15 | 249.41 | 174.90 | 160.62 | 159.87 | 158.00 | 87.00 | 132.00 | 272.00 |
250*200 | 270.00 | 251.15 | 249.41 | 217.20 | 200.90 | 199.85 | 197.00 | 107.00 | 132.00 | 272.00 |
280*250 | 315.50 | 281.46 | 280.16 | 280.40 | 251.15 | 249.41 | 247.00 | 132.00 | 147.00 | 304.00 |
315*110 | 343.30 | 316.55 | 315.05 | 125.75 | 110.42 | 109.92 | 108.00 | 62.00 | 165.00 | 380.60 |
315*125 | 343.50 | 316.55 | 315.05 | 142.40 | 125.52 | 124.93 | 123.00 | 69.50 | 165.00 | 377.80 |
315*160 | 343.00 | 316.55 | 315.05 | 178.60 | 160.62 | 159.87 | 158.00 | 87.00 | 165.00 | 371.00 |
315*200 | 343.00 | 316.55 | 315.05 | 220.90 | 200.90 | 199.85 | 197.00 | 107.00 | 165.00 | 358.00 |
315*225 | 342.80 | 316.55 | 315.05 | 246.70 | 226.02 | 224.83 | 221.00 | 119.50 | 165.00 | 354.50 |
315*250 | 342.80 | 316.55 | 315.05 | 273.70 | 251.15 | 249.41 | 247.00 | 132.00 | 165.00 | 351.00 |
355*200 | 386.10 | 356.63 | 355.03 | 220.90 | 200.90 | 199.85 | 197.00 | 107.00 | 183.50 | 400.00 |
355*250 | 386.10 | 356.63 | 355.03 | 273.70 | 251.15 | 249.41 | 247.00 | 132.00 | 183.50 | 392.60 |
355*315 | 386.10 | 356.63 | 355.03 | 344.00 | 316.55 | 315.05 | 312.00 | 165.00 | 183.50 | 384.00 |
400*200 | 432.70 | 401.60 | 400.00 | 220.90 | 200.90 | 199.85 | 197.00 | 107.00 | 208.00 | 453.50 |
400*250 | 431.30 | 401.60 | 400.00 | 273.70 | 251.15 | 249.41 | 247.00 | 132.00 | 208.00 | 447.00 |
400*315 | 432.70 | 401.60 | 400.00 | 344.30 | 316.55 | 315.05 | 312.00 | 165.00 | 208.00 | 438.50 |
400*355 | 432.30 | 401.60 | 400.00 | 386.40 | 356.63 | 355.03 | 326.00 | 183.50 | 208.00 | 430.80 |
(উল্লেখ্য: প্রযুক্তিগত তথ্য কেবল রেফারেন্সের জন্য, কিছু ডেটা পরিবর্তন হতে পারে, আপনার যদি সঠিক ডেটা প্রয়োজন হয়, তবে দয়া করে আমাদের সাথে সরাসরি যোগাযোগ করুন)
আমাদের পণ্য পরিসীমা
একীভূত নির্মাতা হিসাবে যিনি 10 বছরেরও বেশি সময় ধরে ইউপিভিসি পাইপ ফিটিংগুলিতে নিযুক্ত ছিলেন, সানপ্লাস্ট একটি উত্সাহের পারফরম্যান্স [জিজি] অ্যাম্পের সাথে ইউপিভিসি পণ্যগুলির একটি বিস্তৃত বিকাশ করেছে; স্থায়িত্ব, সমস্ত গ্রাহকরা তাদের ইউপিভিসি পাইপলাইন সিস্টেমগুলির জন্য সানপ্লাস্টে ফিটিংয়ের সর্বোত্তম সমাধান খুঁজে পেতে পারেন।
উভয় পিএন 10 বার [জিজি] অ্যাম্পে 20 মিমি থেকে 400 মিমি পর্যন্ত ব্যাসের মধ্যে সানপ্লাস্ট ইউপিভিসি দ্রাবক ওয়েল্ড ফিটিং সরবরাহ করা যেতে পারে; পিএন 16 বারগুলি নিয়মিত ধরণের সমন্বয়ে গঠিত: ইউপিভিসি কাপলিং, ইউপিভিসি 90 ডিগ্রি কনুই, ইউপিভিসি 45 ডিগ্রি কনুই, ইউপিভিসি টি, ইউপিভিসি ইউনিয়ন, ইউপিভিসি রেডুসার, ইউপিভিসি ক্ল্যাম্প স্যাডল, ইউপিভিসি মেরামত স্যাডেল, ইউপিভিসি বল ভালভ, ইউপিভিসি ফ্ল্যাঞ্জ .. .etc।

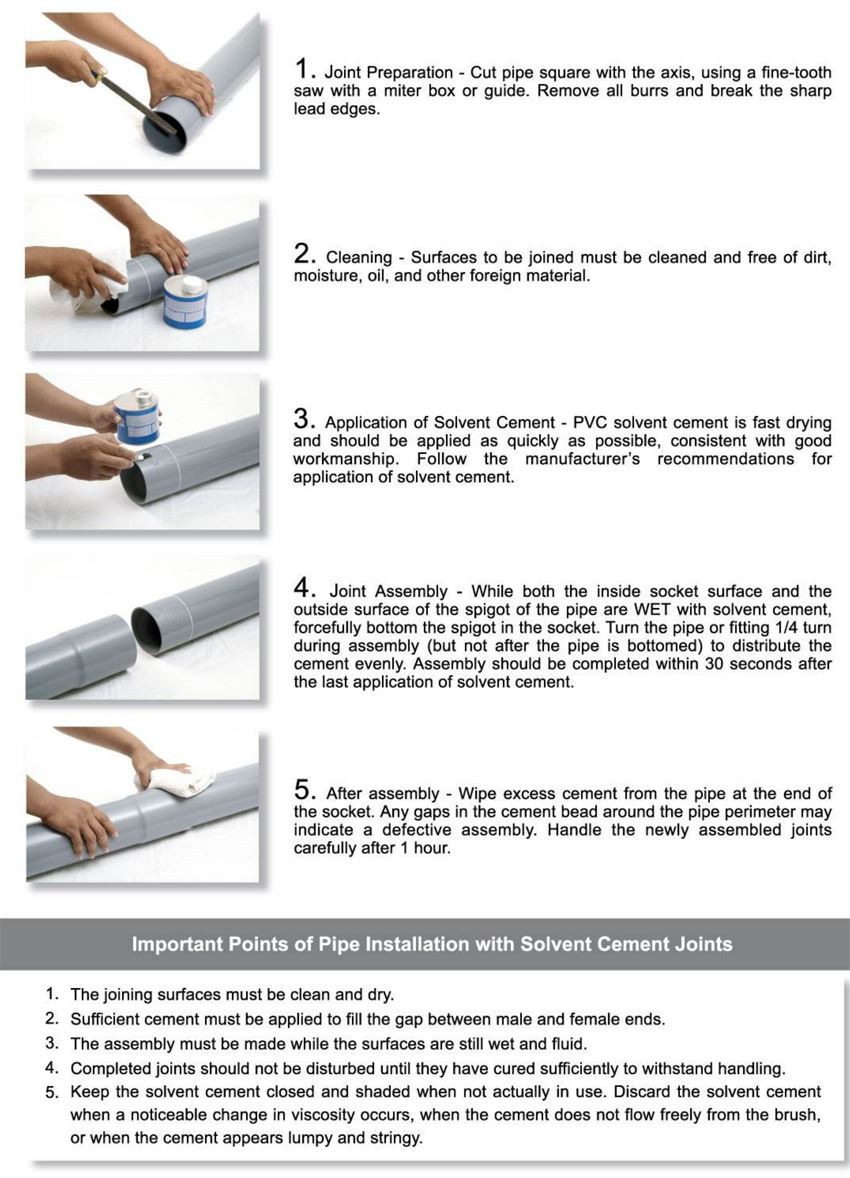

স্থাপনপদ্ধতিইউপিভিসি সলভেন্ট ওয়েল্ড জয়েন্ট পাইপ ফিটিং
ইউপিভিসি সলভেন্ট ওয়েল্ড জয়েন্ট ফিটিং হ'ল ইউপিভিসির চাপ পাইপের জন্য সর্বাধিক ব্যবহৃত জিনিসপত্র। দ্রাবক ওয়েল্ড জয়েন্টগুলি কেবল একটি সহজ [জিজি] অ্যাম্প সরবরাহ করে না; সহজ যৌথ পদ্ধতি যা খরচগুলি সাশ্রয় করে, তবে 100% জলের টাইট সহ একটি নির্ভরযোগ্য যৌথ।
নীচে হিসাবে ইনস্টলেশন পদ্ধতি:
যোগাযোগ করুন
ইউপিভিসি ফিটিংসে আপনার যদি কোনও প্রয়োজনীয়তা থাকে বা আমাদের ফিটিংগুলিতে কোনও প্রশ্ন থাকে তবে দয়া করে আমাদের নির্দ্বিধায় যোগাযোগ করুন। সানপ্লাস্টের এমন প্রশিক্ষণপ্রাপ্ত কর্মী রয়েছে যা আপনার প্রয়োজনগুলি সমাধান করার জন্য এবং প্রয়োজনে সমস্ত সেক্টরে প্রযুক্তিগত সহায়তা সরবরাহ করার জন্য উপলব্ধ।
